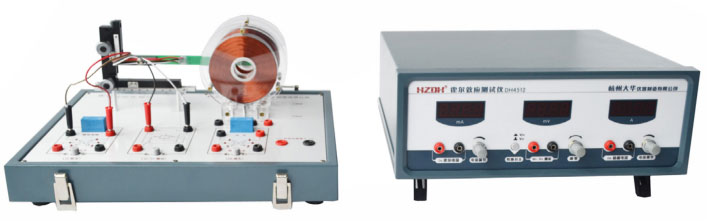

DH4512 霍爾元件基本參數測量?jī)x
主要技術特點
1、采用空心線圈產生磁場。特點是磁場線性度好,沒有剩磁及磁飽和;在不同的勵磁電流下都可以做霍爾效應實驗;換向感應電勢小,不易損壞霍爾片和換向開關;另外,較低的磁場強度有利于減小副效應的影響;
2、采用高靈敏度的砷化鎵霍爾元件,配合空心線圈進行實驗,勵磁電流較小,降低能耗,霍爾電勢的溫度漂移小;
3、采用繼電器切換電流方向,配以換向指示LED。使用壽命比閘刀開關延長2倍以上,操作又很簡便;
4、完善的霍爾片保護電路:設有過壓、過流和吸收電路,接線錯誤和頻繁換向不會造成霍爾片和儀器損壞。
主要實驗內容
1、霍爾效應原理;
2、測繪霍爾元件的VH—IS,VH—IM曲線;
3、了解霍爾電勢差VH與霍爾元件工作電流IS、磁感應強度B及勵磁電流IM之間的關系;
4、利用霍爾效應測量磁感應強度B;
5、雙線圈磁場分布測試。
主要技術參數
1、勵磁恒流源0~0.5A,調節細度<1mA,穩定度<10-5,3位半LED數顯;
2、樣品工作電流源0~3.5mA,調節細度<10μA,穩定度<10-5,3位半LED數顯;
3、直流數字毫伏表0~20mV,分辨率10μV,3位半LED數顯;
4、砷化鎵霍爾片,霍爾靈敏度≥150mV/(mA·T);
5、二個勵磁線圈:線圈匝數1400匝(單個);有效直徑72mm;二線圈中心間距52mm;
6、移動尺裝置:橫向移動距離70mm,縱向移動距離25mm,距離分辨率0.1mm。
