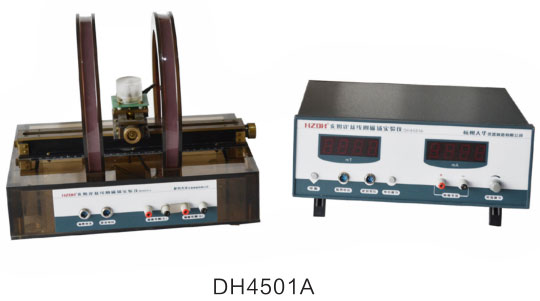

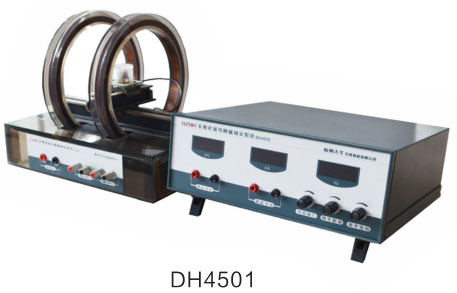

DH4501 磁場描繪儀
實驗儀是集信號發生、信號感應、測量顯示于一體的多用途教學實驗儀器,可用于研究交流線圈磁場分布、亥姆霍茲線圈磁場分布。實驗儀具有激勵信號的頻率可變、輸出強度連續可調的特點,可以研究不同激勵頻率、不同磁場強度下,探測線圈上產生不同感應電動勢的情況。
磁感應法測量亥姆霍茲線圈交流磁場分布。
主要技術參數
1、亥姆霍茲線圈架,二個勵磁線圈:線圈有效半徑105mm;線圈匝數(單個):400匝;二線圈中心間距:105mm;
2、移動裝置:橫向可移動距離250mm,縱向可移動距離70mm,距離分辨率1mm;
3、探測線圈:匝數1200,旋轉角度360°;
4、頻率范圍:20~200Hz,頻率分辨率:0.1Hz,測量誤差:1%;
5、正弦波:輸出電壓幅度:最大15Vp-p,輸出電流幅度:最大200mA;
6、3位半LED數顯毫伏表,電壓測量范圍:0~20mV,測量誤差:1%;
7、能夠描繪磁力線。
