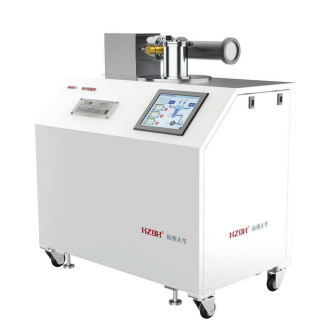

DHED-1電子衍射儀
應用領域:
電子衍射是近代物理實驗中驗證微觀粒子具有波粒二象性的一個重要的實驗。 電子衍射實驗是曾榮獲諾貝爾獎金的重大近代物理實驗之一, 也是現代分析測試技術中,分析物質結構,特別是分析表面結構最重要的方法之一。
實驗?zāi)康模?/strong>
1、驗證德布羅意關系式-聯系波長和電壓的公式, 從而證明電子具有波粒二象性;2 、觀察快速電子穿過多晶體膜的衍射現象;
3、了解電子衍射和電子衍射實驗對物理學發展的意義; 4、了解電子衍射在研究晶體結構中的應用,掌握電子衍射實驗技術。
5、初步掌握電子衍射在袤面結構分析中的應用方法;
6、初步掌握金屬多晶體膜的制備技術;
7、真空的獲得與測量實驗。
技術參數:
電子槍:
1 、燈絲:高純鎢絲
2、燈絲加熱電流: 2-6A
3、燈絲電壓:最高 6.3V
直流高壓電源:
1、0- 30KV 可調
2、穩定度:開機半小時后,每8小時小于 0.02%
3、紋波電壓:最大額定輸出電壓的 0.1 %p-p
4 、溫度系數: 25ppm /℃
5、電壓相對負載調整率: ±0 .01% (空載到額定負載)
衍射管: φ70mm x 410mm
螢光屏: φ68mm
真空鍍膜:
1、真空腔體:φ100 x ( H) 130mm, 304 不銹鋼腔體,上開蓋;
2 、采用無氧銅蒸發電極2根,可長時間穩定工作。
3、真空蒸發電源:額定功率約 600W ,最大電流 100A ;可采用恒流/恒功率控制;
真空系統:采用復合分子泵+直聯旋片泵二級無油高真空抽氣系統。
真空測量 :采用“一低一高”全程數顯復合真空計,測量范圍: 1XE5~1XE-5 Pa;
極限真空:優于 8XE-5 Pa (連續烘烤除氣 24 小時)
恢復真空:6.7xE-4Pa≤45min
衍射環數:對金、銀、銅等多晶樣品,可以清晰觀察到5個衍射環。
樣品臺:樣品臺平移距離 15mm ,一次可裝樣品5個
控制方式: 10.4 英寸電窯式液晶觸摸屏, 64K 真彩色顯示。
